A digitális átalakulás lendületbe hozása az EtherCAT segítségével

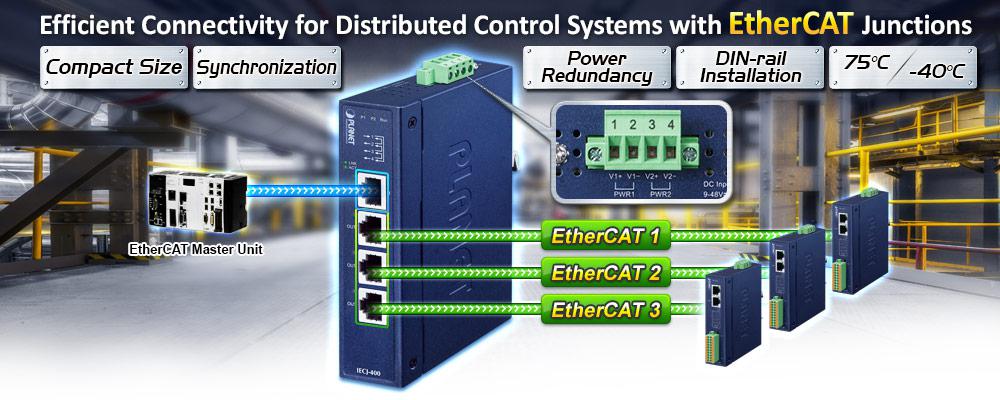

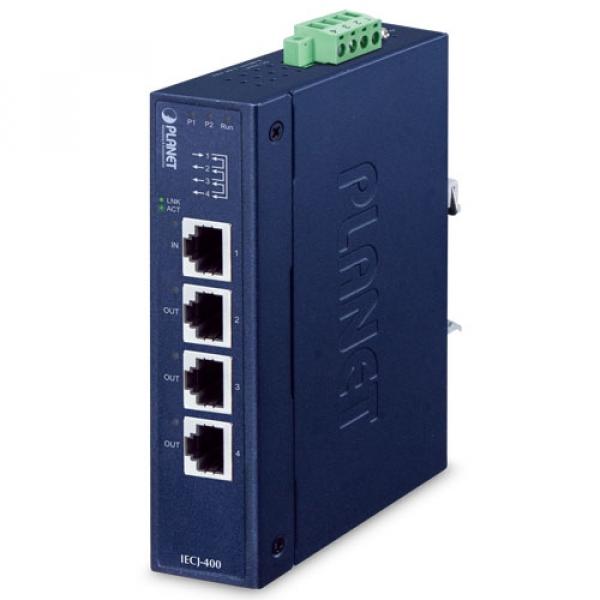

A PLANET IECJ-400 egy ipari EtherCAT elágazó modul, amely az EtherCAT protokollal van felszerelve a mai elosztott ipari alkalmazásokhoz. Az IECJ-400 4 portos EtherCAT elágazó modul egy EtherCAT terminálszegmensben, az EtherCAT terminálok között tetszőleges pozícióban használható, és lehetővé teszi az EtherCAT csillag topológia konfigurálását . Egy moduláris EtherCAT csillag hub több IECJ-400 egység állomáson belüli használatával valósítható meg. Kompakt mérete és DIN-sínre szerelhetősége megkönnyíti a szekrénybe történő telepítést. A dugaszolható sorkapcsok és a LED-jelzők segítik a felhasználókat a rendszer karbantartásában és beállításában.

Rugalmas telepítés

Az IECJ-400 egy ideális EtherCAT csatlakozási megoldás, amely gyors telepítést, valós idejű csatlakozási állapotfigyelést, széles tápellátási tartományt és széles üzemi hőmérséklet-tartományt biztosít a munkahatékonyság javítása érdekében, így alkalmassá teszi őket a zord környezeti körülményekre. Ezenkívül mindkettő négy 100BASE-TX RJ45 porttal rendelkezik. Az EtherCAT technológiának köszönhetően akár 65 535 eszköz is támogatható a topológia típusának – vonal, busz, fa, csillag vagy bármilyen más elrendezés – korlátozása nélkül.

Szinkronizálás

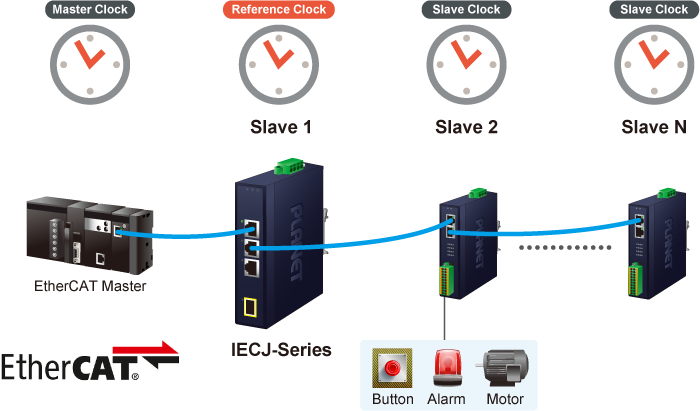

Az EtherCAT slave egy elektronikus eszköz, amely ciklikusan számításokat és/vagy adatmásolási feladatokat hajt végre egy bizonyos időközönként (ciklusban). Az EtherCAT slave munkaciklusa (pl. néhány µs-tól több ms-ig terjedő tartományban) különböző forrásokból származtatható. Az EtherCAT csomópont képes mérni az időkülönbséget a kilépő és a visszatérő keret között. Az elosztott óráknak köszönhetően az EtherCAT <1us pontos szinkronizációs időt tud megvalósítani az egyes slave modulok között.

Kényelmes és megbízható energiaellátó rendszer

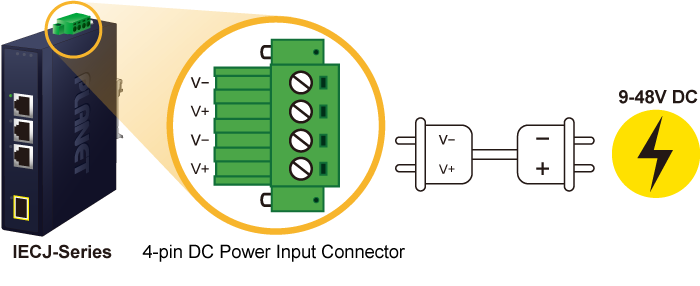

Az IECJ-400 egy 4 tűs, csavarokkal rögzíthető DC tápcsatlakozóval van felszerelve a tápegység beszereléséhez. A mágneses védelemnek köszönhetően elkerülhető a készülék kiégése a helytelen bekötés miatt. Ezenkívül beépített tápegységgel is rendelkezik, amely széles feszültségtartományt (9–48 V DC) kínál a világszerte elérhető, nagy rendelkezésre állású alkalmazásokhoz.

Környezetbarát kialakítás

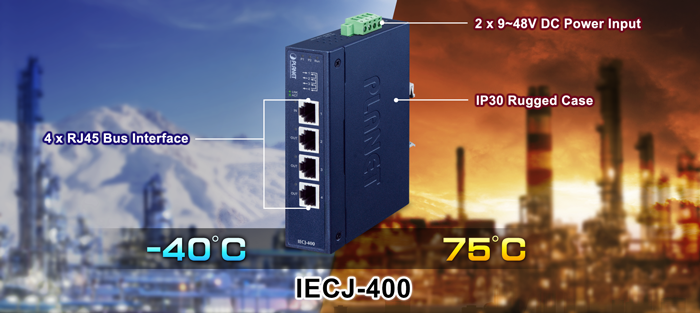

Az IP30-as fém ipari burkolatnak köszönhetően az IECJ-400 magas szintű immunitást biztosít az elektromágneses interferenciával és a nagy túlfeszültséggel szemben, amelyek általában üzemi padlókon vagy légkondicionáló nélküli forgalomirányító szekrényekben találhatók. Szellőztetett konstrukcióval rendelkezik, amelyben nincs szükség hűtőventilátorra, így működése zajtalan. Mivel -40 és 75 Celsius fok közötti hőmérsékleti tartományban működik, az IECJ-400 szinte bármilyen nehéz környezetben elhelyezhető.

Kettős tápbemenet a nagy rendelkezésre állású hálózati rendszerhez

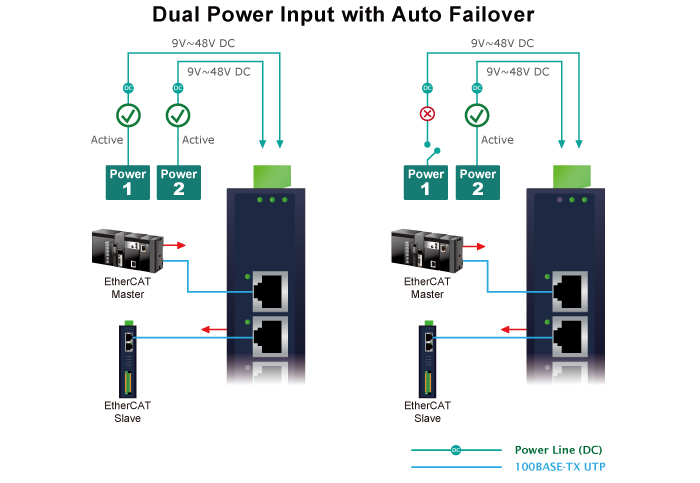

Az IECJ-400 egy erős, kettős tápellátási rendszerrel rendelkezik, amely széles feszültségtartományt (9V~48V DC) kínál, és az ügyfél automatizálási hálózatába van beépítve a rendszer megbízhatóságának és üzemidejének növelése érdekében. Az alábbi példában, amikor az 1. tápegység meghibásodik, a hardveres hibatűrés funkció automatikusan aktiválódik, hogy az IECJ-400-at a 2. tápegységről váltakozva, működéskiesés nélkül táplálja.

Rugalmas és egyszerű telepítés korlátozott helyen

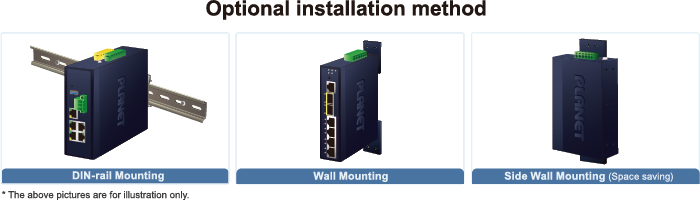

A kompakt méretű IECJ-400-at kifejezetten szűk helyekre, például fali szekrénybe való telepítésre tervezték. Fix falra szerelhető vagy DIN sínre szerelhető, ezáltal rugalmasabbá és könnyebbé teszi a használhatóságát bármilyen korlátozott hellyel rendelkező helyen.
