A digitális átalakulás lendületbe hozása az EtherCAT segítségével

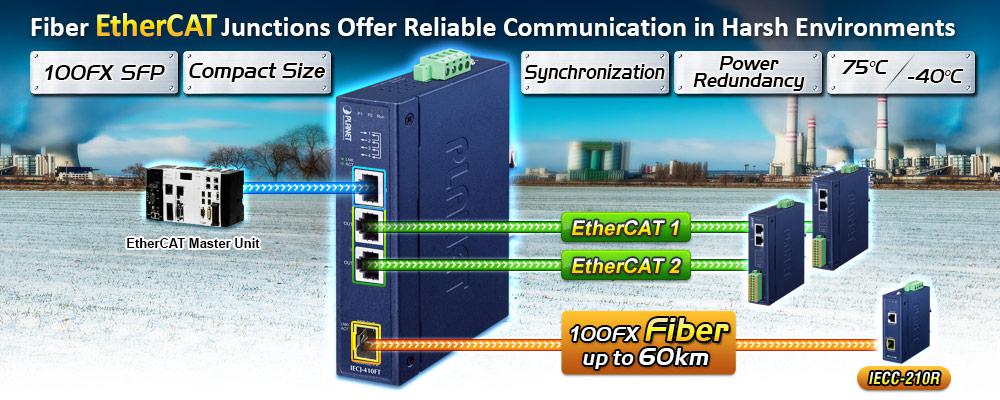

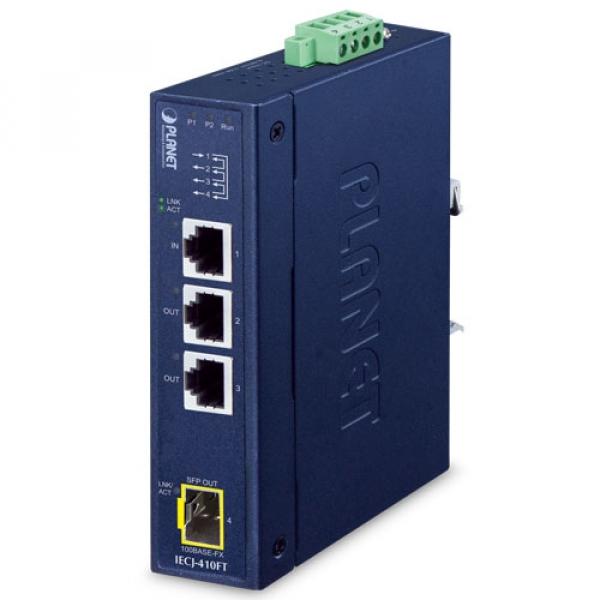

A PLANET IECJ-410FT egy ipari EtherCAT elosztó slave, amely az EtherCAT protokollal van felszerelve a mai elosztott ipari alkalmazásokhoz. Az IECJ-410FT 3 RJ45 portja használható egy EtherCAT terminál szegmensben az EtherCAT terminálok között tetszőleges pozícióban, és lehetővé teszi az EtherCAT csillag topológia konfigurálását . Az IECJ-410FT egy SFP porttal rendelkezik, amely rézről optikai szálra átalakító médiakonverterként szolgálhat, így csatlakoztatható a PLANET IECC-210R ipari EtherCAT médiakonverterhez a távolság növelése érdekében. A moduláris EtherCAT csillag hub több IECJ-410FT egység állomáson belüli használatával valósítható meg. Kompakt mérete és DIN sínre szerelhetősége megkönnyíti a szekrénybe történő telepítést. A dugaszolható sorkapcsok és a LED-jelző segítik a felhasználókat a rendszer karbantartásában és beállításában.

Rugalmas telepítés

Az IECJ-410FT egy ideális EtherCAT csatlakozási megoldás, amely gyors telepítést, valós idejű csatlakozási állapotfigyelést, széles tápellátási tartományt és széles üzemi hőmérséklet-tartományt biztosít a munkahatékonyság javítása érdekében, így alkalmassá teszi őket a zord környezetre. Ezenkívül mindkettő három 100BASE-TX RJ45 porttal és egy 100BASE-FX SFP porttal rendelkezik. Az EtherCAT technológiának köszönhetően akár 65 535 eszköz is támogatható a topológia típusának – vonal, busz, fa, csillag vagy bármilyen más elrendezés – korlátozása nélkül.

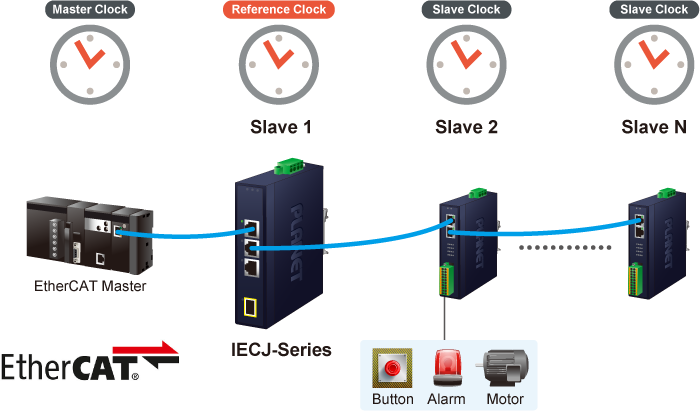

Szinkronizálás

Az EtherCAT slave egy elektronikus eszköz, amely ciklikusan számításokat és/vagy adatmásolási feladatokat hajt végre egy bizonyos időközönként (ciklusban). Az EtherCAT slave munkaciklusa (pl. néhány µs-tól több ms-ig terjedő tartományban) különböző forrásokból származtatható. Az EtherCAT csomópont képes mérni az időkülönbséget a kilépő és a visszatérő keret között. Az elosztott óráknak köszönhetően az EtherCAT <1us pontos szinkronizációs időt tud megvalósítani az egyes slave modulok között.

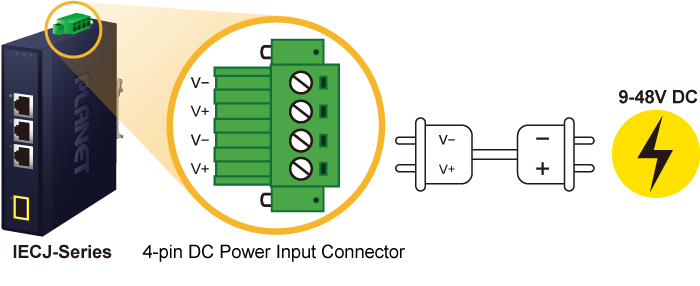

Kényelmes és megbízható energiaellátó rendszer

Az IECJ-410FT egy 4 tűs DC tápbemeneti csatlakozóval van felszerelve, csavarokkal a tápegység beszereléséhez. A mágneses védelemnek köszönhetően elkerülhető a készülék kiégése a helytelen bekötés miatt. Ezenkívül beépített tápegységgel is rendelkezik, amely széles feszültségtartományt (9-48 V DC) kínál a világszerte elérhető, nagy rendelkezésre állású alkalmazásokhoz.

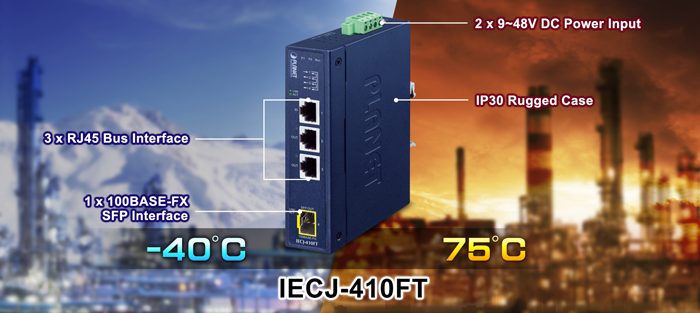

Környezetbarát kialakítás

Az IP30-as fém ipari burkolatnak köszönhetően az IECJ-410FT magas szintű immunitást biztosít az elektromágneses interferenciával és a nagy túlfeszültséggel szemben, amelyek általában üzemi padlókon vagy légkondicionáló nélküli forgalomirányító szekrényekben találhatók. Szellőztetett konstrukcióval rendelkezik, amelyben nincs szükség hűtőventilátorra, így működése zajtalan. Mivel -40 és 75 Celsius fok közötti hőmérsékleti tartományban működik, az IECJ-410FT szinte bármilyen nehéz környezetben elhelyezhető.

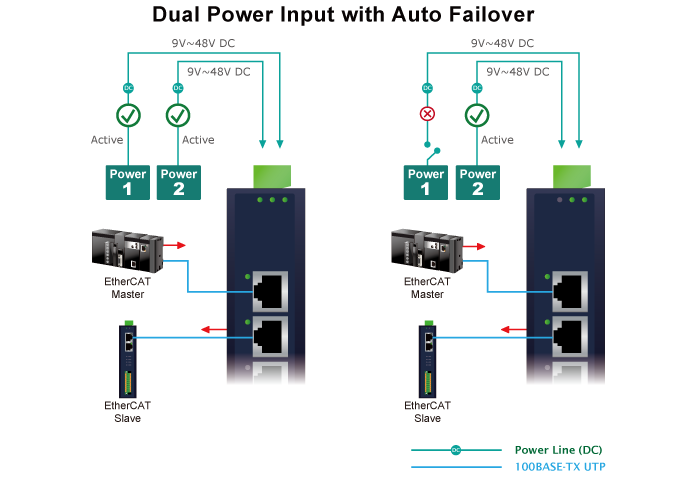

Kettős tápbemenet a nagy rendelkezésre állású hálózati rendszerhez

Az IECJ-410FT egy erős, kettős tápbemeneti rendszerrel rendelkezik, amely széles feszültségtartományt (9V~48V DC) kínál, és az ügyfél automatizálási hálózatába van beépítve a rendszer megbízhatóságának és üzemidejének növelése érdekében. Az alábbi példában, amikor az 1. tápegység meghibásodik, a hardveres hibatűrés funkció automatikusan aktiválódik, hogy az IECJ-410FT-t a 2. tápegységről váltakozva, működéskiesés nélkül táplálja.

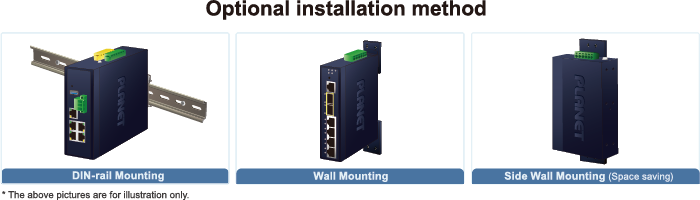

Rugalmas és egyszerű telepítés korlátozott helyen

A kompakt méretű IECJ-410FT-t kifejezetten szűk helyekre, például fali szekrényekbe való telepítésre tervezték. Fix falra szerelhető vagy DIN sínre szerelhető, ezáltal rugalmasabbá és könnyebbé teszi a használhatóságát bármilyen korlátozott hellyel rendelkező helyen.
