Külön adatátalakítás EtherCAT segítségével

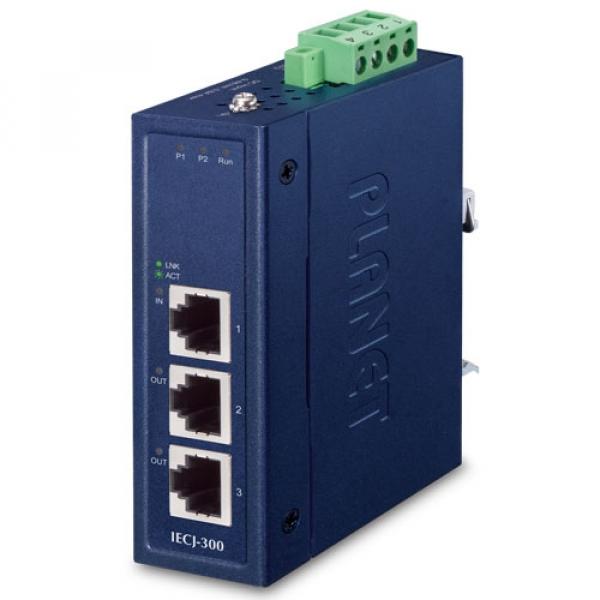

A PLANET IECJ-300 egy ipari EtherCAT elágazó modul, amely az EtherCAT protokollal van felszerelve a mai elosztott ipari alkalmazásokhoz. Az IECJ-300 3 portos EtherCAT elágazó modul egy EtherCAT terminálszegmensben, az EtherCAT terminálok között tetszőleges pozícióban használható, és lehetővé teszi az EtherCAT csillag topológia konfigurálását . Egy moduláris EtherCAT csillag hub valósítható meg több IECJ-300 egység egy állomáson belüli használatával. Kompakt mérete és DIN-sínre szerelhetősége megkönnyíti a szekrénybe történő telepítést. A dugaszolható sorkapcsok és a LED-jelző segítik a felhasználókat a rendszer karbantartásában és beállításában.

Rugalmas telepítés

Az IECJ-300 egy ideális EtherCAT csatlakozási megoldás, amely gyors telepítést, valós idejű csatlakozási állapotfigyelést, széles tápellátási tartományt és széles üzemi hőmérséklet-tartományt biztosít a munkahatékonyság javítása érdekében, így alkalmassá teszi őket a zord környezetre. Ezenkívül mindkettő három 100BASE-TX RJ45 porttal rendelkezik. Az EtherCAT technológiának köszönhetően akár 65 535 eszköz is támogatható a topológia típusának – vonal, busz, fa, csillag vagy bármilyen más elrendezés – korlátozása nélkül.

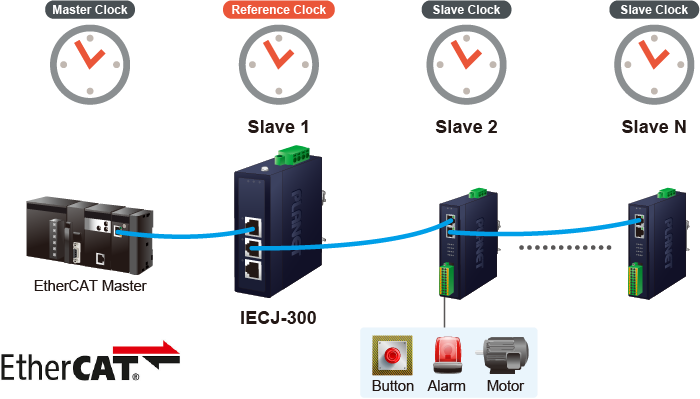

Szinkronizálás

Az EtherCAT slave egy elektronikus eszköz, amely ciklikusan számításokat és/vagy adatmásolási feladatokat hajt végre egy bizonyos időközönként (ciklusban). Az EtherCAT slave munkaciklusa (pl. néhány µs-tól több ms-ig terjedő tartományban) különböző forrásokból származtatható. Az EtherCAT csomópont képes mérni az időkülönbséget a kilépő és a visszatérő keret között. Az elosztott óráknak köszönhetően az EtherCAT <1us pontos szinkronizációs időt tud megvalósítani az egyes slave modulok között.

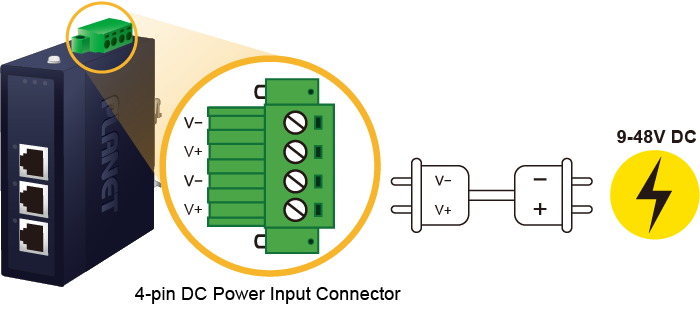

Kényelmes és megbízható energiaellátó rendszer

Az IECJ-300 egy 4 tűs, csavarokkal rögzíthető DC tápcsatlakozóval van felszerelve a tápegység beszereléséhez. A mágneses védelemnek köszönhetően elkerülhető a készülék kiégése a helytelen bekötés miatt. Ezenkívül beépített tápegységgel is rendelkezik, amely széles feszültségtartományt (9–48 V DC) kínál a világszerte elérhető, nagy rendelkezésre állású alkalmazásokhoz.

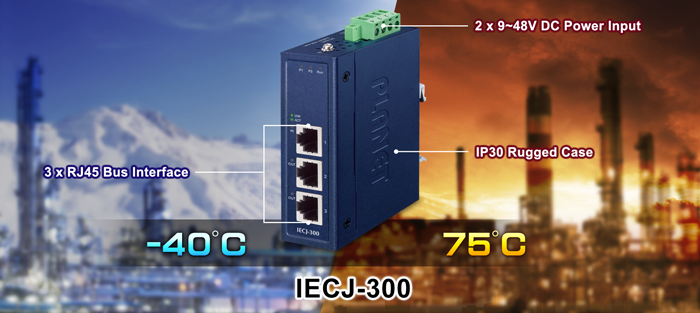

Környezetbarát kialakítás

Az IP30-as fém ipari burkolatnak köszönhetően az IECJ-300 magas szintű immunitást biztosít az elektromágneses interferenciával és a nagy túlfeszültséggel szemben, amelyek általában üzemi padlókon vagy légkondicionáló nélküli forgalomirányító szekrényekben találhatók. Szellőztetett konstrukcióval rendelkezik, amelyben nincs szükség hűtőventilátorra, így működése zajtalan. Mivel -40 és 75 Celsius fok közötti hőmérsékleti tartományban működik, az IECJ-300 szinte bármilyen nehéz környezetben elhelyezhető.

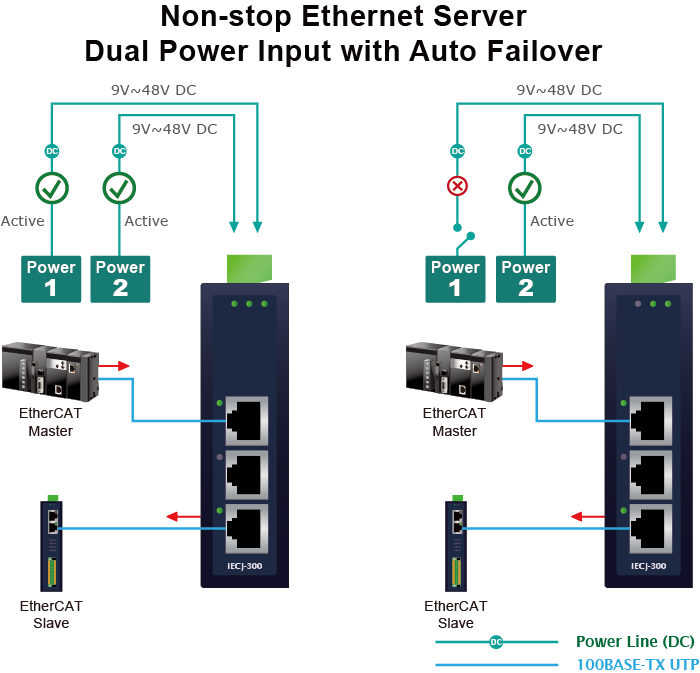

Kettős tápbemenet a nagy rendelkezésre állású hálózati rendszerhez

Az IECJ-300 egy erős, kettős tápbemeneti rendszerrel rendelkezik, amely széles feszültségtartományt (9V~48V DC) kínál, és az ügyfél automatizálási hálózatába van beépítve a rendszer megbízhatóságának és üzemidejének növelése érdekében. Az alábbi példában, amikor az 1. tápegység meghibásodik, a hardveres hibatűrés funkció automatikusan aktiválódik, hogy az IECJ-300-at a 2. tápegységről váltakozva, működéskiesés nélkül táplálja.

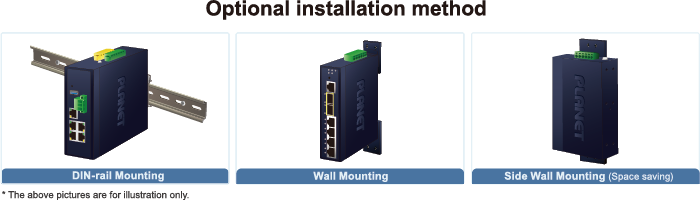

Rugalmas és egyszerű telepítés korlátozott helyen

A kompakt méretű IECJ-300-at kifejezetten szűk helyekre, például fali szekrénybe való telepítésre tervezték. Fix falra szerelhető vagy DIN sínre szerelhető, ezáltal rugalmasabbá és könnyebbé teszi a használhatóságát bármilyen korlátozott hellyel rendelkező helyen.
