Gazdaságos megoldás ipari Modbus TCP/RTU/ASCII hálózati integrációhoz

A PLANET az ipari Modbus TCP/IP protokollt is hozzáadta a könnyen integrálható ipari menedzsment szintű termékeihez, amelyek SCADA/HMI rendszerrel és egyéb adatgyűjtő rendszerekkel érkeznek a gyártócsarnokokban. Ezenkívül az ipari IT SNMP hálózatot ipari automatizálási Modbus TCP/IP hálózatra frissítették. A PLANET Modbus TCP/IP protokollal ellátott ipari menedzsment szintű termékei rugalmas hálózati csatlakozási megoldásokat kínálnak az ipari automatizálási környezet számára.

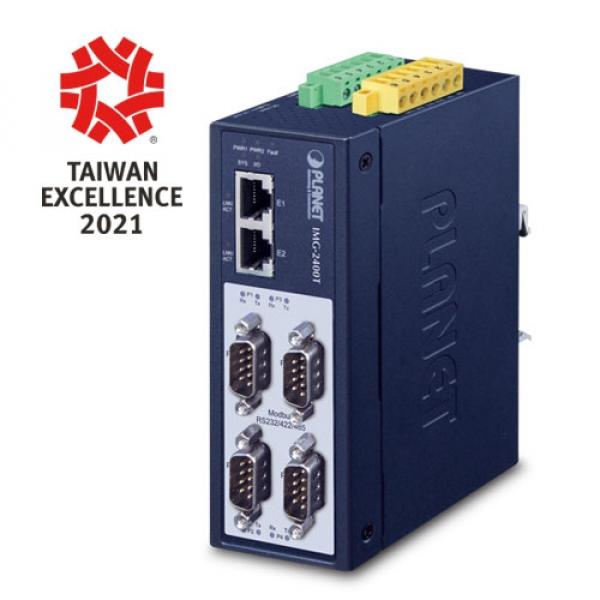

Az ipari automatizálási környezet alkalmazási megoldásának teljessé tétele érdekében a PLANET bejelentette első ipari szintű, 4 portos RS232/422/485 Modbus átjáróját, az IMG-2400T-t, amely egy olyan híd, amely a Modbus TCP/IP protokoll és a Modbus RTU/ASCII protokoll között konvertál. Széles, -40 és 75 Celsius fok közötti üzemi hőmérséklet-tartománnyal, valamint kompakt, mégis robusztus, IP40-es fémházzal rendelkezik.

Átalakító híd a rugalmas hálózattelepítéshez

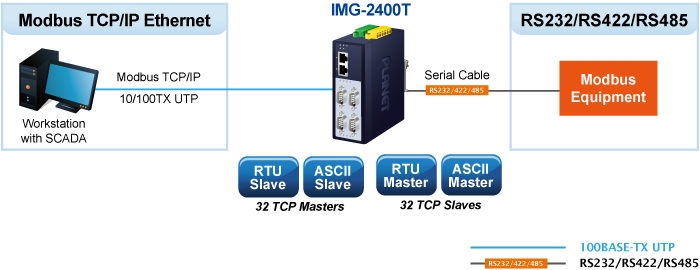

Az IMG-2400T átalakító hidat képezhet a Modbus RTU/ASCII protokollt használó berendezések és a Modbus TCP/IP protokollt futtató adminisztrátori munkaállomások között. Az IMG-2400T RS232/422/485 soros interfésze biztosítja a Modbus RTU/ASCII működési módot és a különböző átviteli sebesség opciókat, hogy megfeleljen a Modbus TCP/IP protokoll, a Modbus RTU Master/Slave protokoll és a Modbus ASCII Master/Slave protokoll közötti integráció igényeinek.

Az IMG-2400T előnye, hogy segíti a felhasználókat a Modbus TCP/IP protokoll és a Modbus RTU/ASCII protokoll közötti ipari környezet egyszerű kiépítésében, így alkalmazási megoldást kínál az Ethernet portok nélküli ipari vezérlőberendezésekhez, amelyek csak ipari PC munkaállomáson vagy ipari vezérlőpanelen keresztül vezérelhetők.

Ezenkívül a Modbus Ethernet eszközök, a Modbus soros berendezések vagy a többszörös Modbus master/slave eszközök hatékony integrációs megoldása egy ipari hibrid hálózatban a következőket kínálja:

• A master mód akár 32 TCP slave csatlakozási kérést is támogat
• A slave mód akár 32 TCP master kapcsolatot is támogat

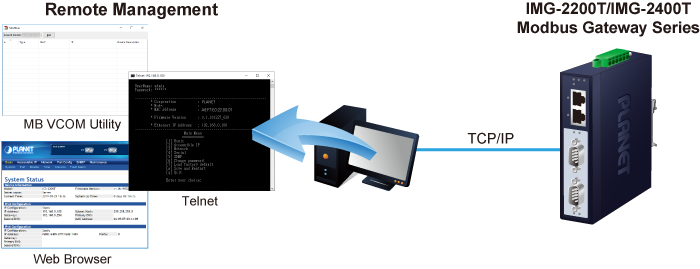

Távoli menedzsment

Az IMG-2400T a csatlakoztatott ipari Modbus RTU/ASCII berendezéseket IP-alapú eszközökké alakítja, és RS232/422/485 soros interfészén és 10/100BASE-TX RJ45 Ethernet portján keresztül képes csatlakozni a Modbus TCP/IP hálózathoz. Távoli webes menedzsmentet és telnet interfészt biztosít a hatékony távoli hálózatmenedzsmenthez. Az IMG-2400T PLANET Modbus Gateway segédprogramot is kínál, és támogatja a PLANET Smart Discovery segédprogramot, amely segít a hálózati rendszergazdának könnyen lekérdezni az aktuális IP alhálózati cím információkat, vagy módosítani az IMG-2400T IP alhálózati cím beállítását.

Modbus soros port állapotfelügyelet

Az IMG-2400T megjeleníti az RS232/422/485 soros interfészen keresztül továbbított és fogadott bájtok teljes számát, valamint a távoli webes/telnet felügyeleti interfészen keresztül továbbított és fogadott keretek részletes számát. Ez a funkció lehetővé teszi a hálózati rendszergazda számára, hogy az IMG-2400T állapotát és statisztikáit ellenőrizze az egyetlen RS232/422/485 soros interfészen keresztül.

Stabil teljesítmény keményített környezetben is

Az IMG-2400T nagyfokú immunitást biztosít az elektromágneses interferenciával és a nagy túlfeszültséggel szemben, amelyek általában az üzemek padlóin vagy a járdaszegély melletti forgalomirányító szekrényekben találhatók. A -40 és 75 Celsius fok közötti üzemi hőmérséklet lehetővé teszi, hogy az IMG-2400T szinte bármilyen nehéz környezetben elhelyezhető legyen.

Az IMG-2400T kompakt, IP40-es besorolású fémházzal van felszerelve, amely lehetővé teszi a falra szerelést a szekrénytér hatékony kihasználása érdekében. Az IMG-2400T integrált tápegységgel is rendelkezik, széles feszültségtartományban (12–48 V DC), amely ideálisan alkalmas a nagy rendelkezésre állású alkalmazásokhoz való világméretű működésre.

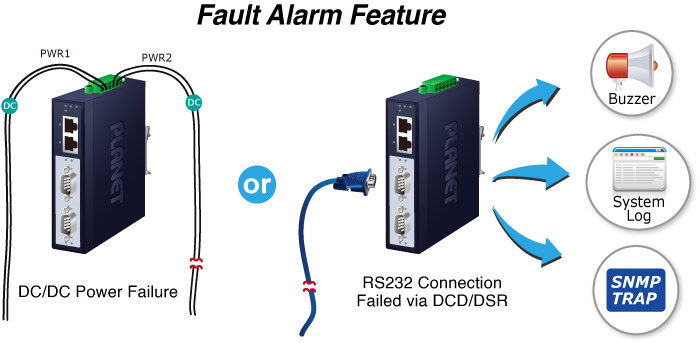

Hatékony riasztás a jobb védelem érdekében

Az IMG-2400T hibariasztási funkcióval rendelkezik, amely figyelmezteti a felhasználókat, ha valami probléma van a soros eszközkiszolgálóval. Ezzel az ideális funkcióval a felhasználóknak nem kell időt pazarolniuk a probléma megtalálására. Ez időt és emberi erőforrást takarít meg. Az IMG-2400T eseményriasztási funkcióval rendelkezik, amely segít diagnosztizálni a rendellenes eszközt, legyen szó akár a hálózati kapcsolat megszakadásáról, akár az újraindítási válaszról.

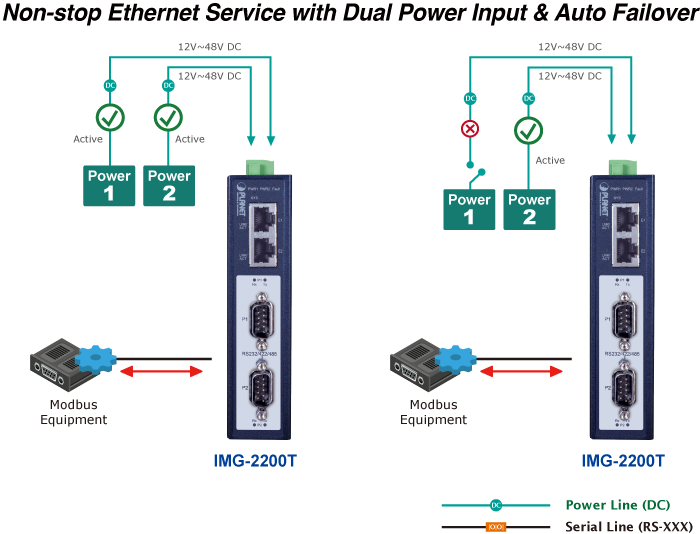

Kettős tápbemenet a nagy rendelkezésre állású hálózati rendszerhez

Az IMG-2400T egy erős, kettős tápbemeneti rendszerrel rendelkezik, amely széles feszültségtartományt (12V~48V DC) kínál, és az ügyfél automatizálási hálózatába van beépítve a rendszer megbízhatóságának és üzemidejének növelése érdekében. Az alábbi példában, amikor az 1. tápegység meghibásodik, a hardveres hibatűrés funkció automatikusan aktiválódik, hogy az IMG-2400T áramellátása a 2. tápegységen keresztül folytatódjon a működés megszakítása nélkül.

Digitális bemenet és digitális kimenet külső riasztáshoz

Az előlapon található digitális bemenettel és kimenettel rendelkező külső riasztó a digitális bemeneten keresztül segíthet a felhasználóknak a külső eszközök (például ajtóbehatolás-érzékelő) állapotának észlelésében és naplózásában, majd azonnal eseményriasztást küldhet a rendszergazdának. A digitális kimenet segítségével riasztást küldhet a rendszergazda, ha az IMG-2400T soros portja DCD-t, megváltozott DSR-t vagy áramkimaradást jelez.
