Standard Industrial Modbus TCP/RTU/ASCII hálózati integráció

A PLANET az ipari Modbus TCP/IP protokollt is hozzáadta a könnyen integrálható ipari menedzsment szintű termékeihez, amelyek SCADA/HMI rendszerrel és egyéb adatgyűjtő rendszerekkel érkeznek a gyártócsarnokokban. Ezenkívül az ipari IT SNMP hálózatot ipari automatizálási Modbus TCP/IP hálózatra frissítették. A PLANET Modbus TCP/IP protokollal ellátott ipari menedzsment szintű termékei rugalmas hálózati csatlakozási megoldásokat kínálnak az ipari automatizálási környezet számára.

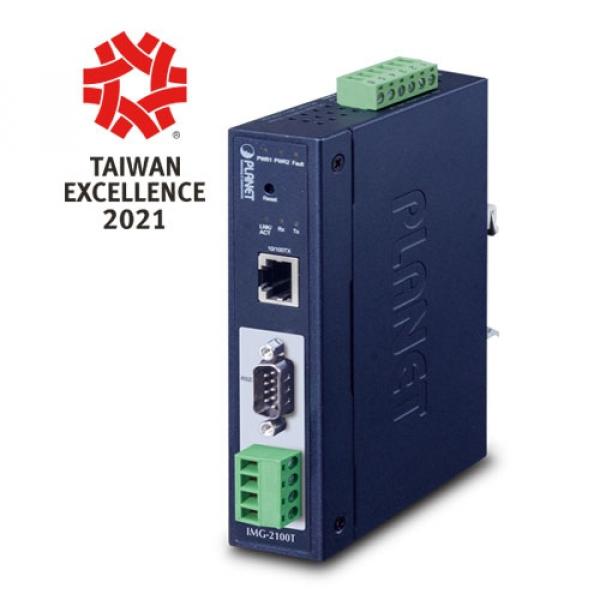

Az ipari automatizálási környezet alkalmazási megoldásának teljessé tétele érdekében a PLANET bejelentette első ipari szintű, 1 portos RS232/422/485 Modbus átjáróját, az IMG-2100T-t, amely egy olyan híd, amely a Modbus TCP/IP protokoll és a Modbus RTU/ASCII protokoll között konvertál. Széles, -40 és 75 Celsius fok közötti üzemi hőmérséklet-tartománnyal, valamint kompakt, mégis robusztus IP30-as fémházzal rendelkezik.

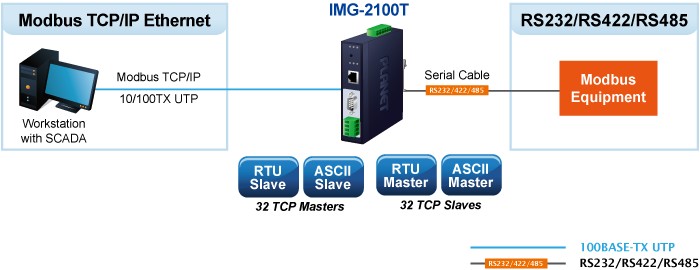

Átalakító híd a rugalmas hálózattelepítéshez

Az IMG-2100T átalakító hidat képezhet a Modbus RTU/ASCII protokollt használó berendezések és a Modbus TCP/IP protokollt futtató adminisztrátori munkaállomások között. Az IMG-2100T RS232/422/485 soros interfésze biztosítja a Modbus RTU/ASCII működési módot és a különböző átviteli sebesség opciókat, hogy kielégítse a Modbus TCP/IP protokoll, a Modbus RTU Master/Slave protokoll és a Modbus ASCII Master/Slave protokoll közötti integráció iránti igényt.

Az IMG-2100T előnye, hogy segíti a felhasználókat a Modbus TCP/IP protokoll és a Modbus RTU/ASCII protokoll közötti ipari környezet egyszerű kiépítésében, így alkalmazási megoldást kínál az Ethernet portok nélküli ipari vezérlőberendezésekhez, amelyek csak ipari PC munkaállomáson vagy ipari vezérlőpanelen keresztül vezérelhetők.

Ezenkívül a Modbus Ethernet eszközök, a Modbus soros berendezések vagy a többszörös Modbus master/slave eszközök hatékony integrációs megoldása egy ipari hibrid hálózatban a következőket kínálja:

• A master mód akár 32 TCP slave csatlakozási kérést is támogat
• A slave mód akár 32 TCP master kapcsolatot is támogat

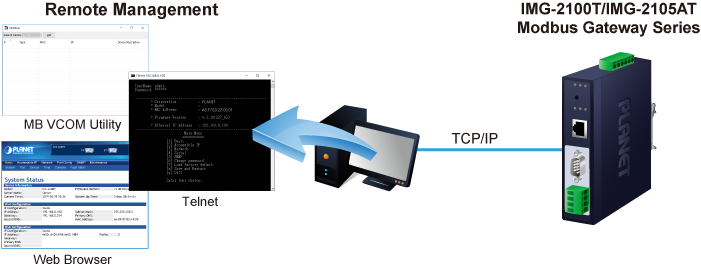

Távoli menedzsment

Az IMG-2100T a csatlakoztatott ipari Modbus RTU/ASCII berendezéseket IP-alapú eszközökké alakítja, és RS232/422/485 soros interfészén és  10/100BASE-TX RJ45  Ethernet portján keresztül képes csatlakozni a Modbus TCP/IP hálózathoz. Távoli webes menedzsmentet és telnet interfészt biztosít a hatékony távoli hálózatmenedzsmenthez. Az IMG-2100T PLANET Modbus Gateway segédprogramot is kínál, és támogatja a PLANET Smart Discovery segédprogramot, amely segít a hálózati rendszergazdának könnyen lekérdezni az aktuális IP alhálózati cím információkat, vagy módosítani az IMG-2100T IP alhálózati cím beállítását.

Modbus soros port állapotfelügyelet

Az IMG-2100T megjeleníti az RS232/422/485 soros interfészen keresztül továbbított és fogadott bájtok teljes számát, valamint a távoli webes/telnet felügyeleti interfészen keresztül továbbított és fogadott keretek részletes számát. Ez a funkció lehetővé teszi a hálózati rendszergazda számára, hogy az IMG-2100T állapotát és statisztikáit ellenőrizze az egyetlen RS232/422/485 soros interfészen keresztül.

Stabil teljesítmény keményített környezetben is

Az IMG-2100T nagyfokú immunitást biztosít az elektromágneses interferenciával és a nagy túlfeszültséggel szemben, amelyek általában az üzemek padlóin vagy a járdaszegély melletti forgalomirányító szekrényekben találhatók. A -40 és 75 Celsius fok közötti üzemi hőmérséklet lehetővé teszi, hogy az IMG-2100T szinte bármilyen nehéz környezetben elhelyezhető legyen.

Az IMG-2100T kompakt, IP30-as besorolású fémházzal van felszerelve, amely lehetővé teszi a falra szerelést a szekrénytér hatékony kihasználása érdekében. Az IMG-2100T integrált tápegységgel is rendelkezik, széles feszültségtartományban (9–48 V DC / 24 V AC), amely ideálisan alkalmas a nagy rendelkezésre állású alkalmazásokhoz való világméretű működésre.

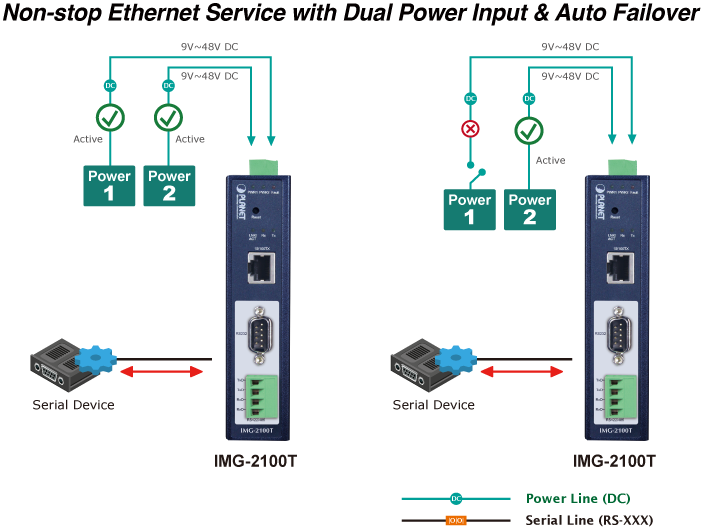

Kettős tápbemenet a nagy rendelkezésre állású hálózati rendszerhez

Az IMG-2100T egy erős, kettős tápbemeneti rendszerrel rendelkezik, amely széles feszültségtartományt (9V~48V DC / 24V AC) kínál, és az ügyfél automatizálási hálózatába van beépítve a rendszer megbízhatóságának és üzemidejének növelése érdekében. Az alábbi példában, amikor az 1. tápegység meghibásodik, a hardveres hibatűrés funkció automatikusan aktiválódik, hogy az IMG-2100T áramellátása a 2. tápegységen keresztül folytatódjon a működés megszakítása nélkül.
