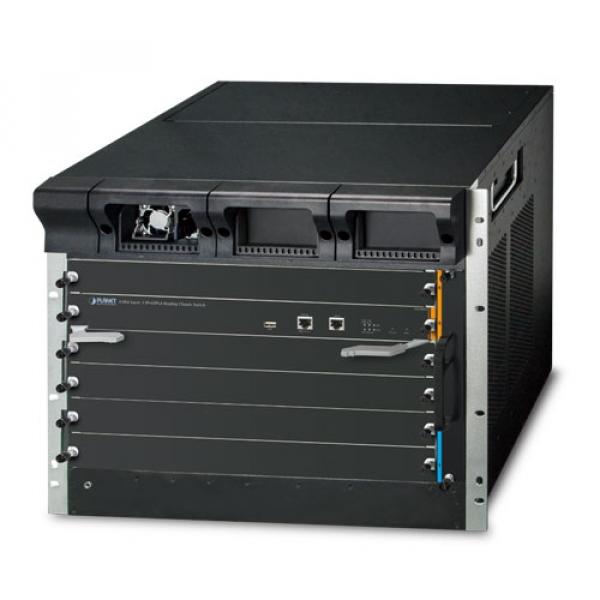

CS-6306R Planet switch [19720]
Kérjen ajánlatot a szállítási lehetőségekről!
Kért mennyiség:	db

Termékadatok

Fizikai és környezeti jellemzők
Leírás A termékkel, vagy szolgáltatással kapcsolatos, általános információk, vagy olyan információk szövegesen megfogalmazott jellemzője, amely a többi feltüntetett paraméterből nem derül ki, de lényeges.

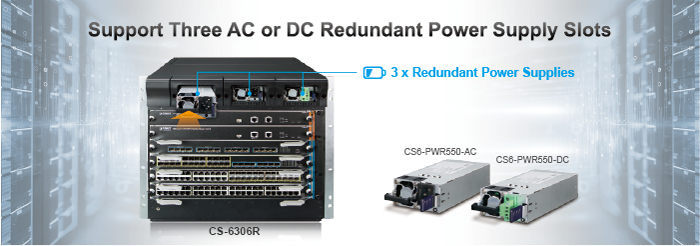

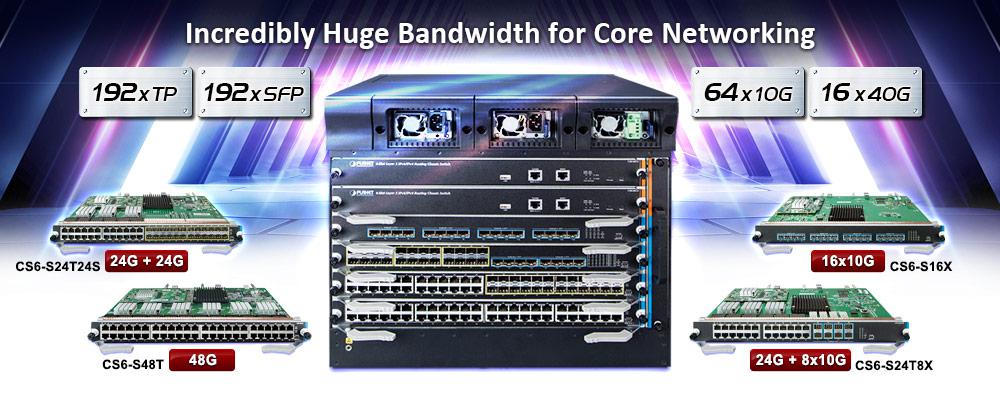

Kiemelkedő rugalmasság és nagy teljesítmény A PLANET CS-6306R Core Layer Routing Switch-et kifejezetten nagy hálózati alkalmazásokhoz, például vállalatokhoz, egyetemekhez, közösségekhez, internetszolgáltatókhoz és adatközpont-hálózatokhoz tervezték, ahol rugalmas konfigurációra, nagy kapacitásra, nagy sűrűségre, nagy megbízhatóságra és fejlett forgalomkezelésre van szükség. A CS-6306R egy nagy sűrűségű, házba építhető Ethernet kapcsoló, amely 6 modulhellyel és redundáns tápegységgel rendelkezik. Nagyszerű portolási rugalmasságot biztosít a hálózati telepítéshez a különféle kombinálható felügyeleti modulok és kapcsolómodulok kínálásával. Például egy felügyeleti modul négy kapcsolómodullal működhet együtt, vagy két felügyeleti modul kölcsönösen elláthatja a rendszer biztonsági mentését. A 9U magasságú, egyetlen házban a maximális konfiguráció a következő lehet: 192 10/100/1000BASE-T réz csatlakozó 192 db 100/1000BASE-SX/LX SFP optikai csatlakozó 64 db 10G SFP+ optikai csatlakozó 16 db 40G QSFP+ optikai csatlakozó A központi rétegbeli kapcsolóként pozicionált CS-6306R ideális megoldás nagyméretű hálózatok és IP nagyvárosi hálózatok számára, fejlett intelligens és biztonságos funkciókat, valamint nagy teljesítményt és rugalmasságot biztosítva. Skálázható 10 gigabites és 40 gigabites teljesítmény A CS-6306R gigabites, 10 gigabites és 40 gigabites Ethernet kapcsolatot biztosít egy rendkívül rugalmas és ellenálló moduláris platformon. Nagy kapcsolási kapacitásával a CS-6306R házkapcsoló támogatja a vezetékes sebességű L2/L3 továbbítást és a nagy útválasztási teljesítményt IPv4 és IPv6 protokollokhoz. A skálázható és rugalmas moduláris architektúra akár 3 Tbps továbbítási teljesítményt is támogat egyetlen rendszerben. A CS-6306R ideális az egyetemek, vállalati hálózatok magrétegéhez, valamint az IP nagyvárosi hálózatok és a nagy kiterjedésű hálózatok aggregációs rétegéhez. Gazdag többrétegű hálózati protokollok A CS-6306R teljes 3. rétegbeli menedzselt funkcióval rendelkezik, átfogó protokollokkal és alkalmazásokkal, hogy megkönnyítse a szolgáltatások gyors telepítését és felügyeletét mind a hagyományos L2, mind az L3 hálózatokon. A fejlett funkciók támogatásával, beleértve a RIP, RIPng, OSPFv2, OSPFv3, BGP, BGP4+ stb. funkciókat, ez a házkapcsoló ideális a hagyományos vagy teljesen virtualizált adatközpontok számára. Erős multicast A CS-6306R számos multicast funkciót támogat. A 2. rétegben IPv4 IGMPv1/v2/v3 snooping és IPv6 MLD v1/v2 snooping funkciót kínál. Multicast VLAN Register (MVR), multicast vevő/küldő vezérlés és illegális multicast forrás észlelési funkciókkal rendelkezik. A 3. rétegbeli multicast protokollokban PIM-DM, PIM-SM és PIM-SSM funkciókat tartalmaz, amelyek a CS-6306R-t nagyszerűvé teszik bármilyen robusztus hálózatépítéshez. Teljes IPv6 támogatás A CS-6306R házkapcsoló támogatja az IPv4-IPv6 technológiákat, beleértve az IPv4 manuális/automatikus alagutat, az IPv6-IPv4 alagutat és az Intra-Site Automatic Tunnel Addressing Protocol (ISATAP) alagutat. Átfogóan támogatja az IPv6 szomszédfelderítést, a DHCPv6-ot, a Path MTU felderítést, az IPv6-alapú Telnetet, az SSH-t és az ACL-t, kielégítve az IPv6 hálózati eszközkezelés és szolgáltatásvezérlés igényeit. Nagy megbízhatóság A CS-6306R főbb elemei, mint például a felügyeleti modul, a tápegység és a ventilátorrendszer, redundáns kialakítást támogatnak. Minden rendszermodul támogatja a hot-swap és a zökkenőmentes váltást manuális beavatkozás nélkül. Támogatja az üzem közbeni szoftverfrissítést (ISSU) és a kecses újraindítást (GR) az OSPF/BGP útválasztási protokollhoz, garantálva a felhasználói adatok folyamatos továbbítását a rendszer frissítése közben. Támogatja a kétirányú továbbítási észlelést (BFD), amely másodpercek alatt felismeri a hibákat és helyreállítja a szolgáltatást a 2. vagy 3. rétegbeli protokollal való kapcsolaton keresztül. Redundáns gyűrű, gyors helyreállítás kritikus hálózati alkalmazásokhoz A CS-6306R támogatja a redundancia védelmi mechanizmust, és erős, gyors ön-helyreállító képességgel rendelkezik a megszakítások és külső behatolások megelőzése érdekében. A rendszer megbízhatóságának és üzemidejének növelése érdekében a Layer 3 Virtual Router Redundancy Protocol (VRRP), a Layer 2 Spanning Tree Protocol és az IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) technológiát is beépíti az ügyfél hálózatába. Egy bizonyos egyszerű gyűrűs hálózatban a helyreállítási idő kevesebb, mint 50 ms lehet, hogy a hálózat gyorsan visszaálljon a normál működésre. Központosított hardverhalmozási menedzsment Több CS-6306R házalapú Ethernet kapcsoló is használható virtuális logikai létesítmény kiépítéséhez. A CS-6306R rugalmas vezérlést biztosít a vállalatok, szolgáltatók és telekommunikációs cégek számára a portsűrűség, az uplinkek és a kapcsolóverem teljesítménye felett. A CS-6306R redundáns gyűrűként csatlakozhat, és biztosítja az adatok integritásának megőrzését akkor is, ha a veremben lévő egyik kapcsoló meghibásodik. A kapcsolók akár hot-swappel is cserélhetők a hálózat megzavarása nélkül, ami nagyban leegyszerűsíti a LAN frissítésének feladatait a növekvő sávszélesség-igények kielégítése érdekében. Hatékony biztonság a 2. rétegtől a 4. rétegig A CS-6306R átfogó 2. rétegbeli hozzáférés-vezérlési listát (ACL) kínál a peremhálózati biztonság érvényesítéséhez. Használható a hálózati hozzáférés korlátozására a csomagok forrás- és cél IP-cím, TCP/UDP portok vagy meghatározott tipikus hálózati alkalmazások alapján történő elutasításával. Védelmi mechanizmusa magában foglalja a 802.1x port alapú és MAC alapú felhasználó- és eszközhitelesítést is. A privát VLAN funkcióval megakadályozható a peremhálózati portok közötti kommunikáció a felhasználói adatok védelme érdekében. Fejlett IP-hálózati védelem A CS-6306R DHCP Snooping, IP Source Guard és Dynamic ARP Inspection funkciókat is kínál az IP-snooping támadások megelőzése és az érvénytelen MAC-című ARP csomagok elvetése érdekében. A hálózati rendszergazdák mostantól lényegesen kevesebb idővel és erőfeszítéssel építhetnek ki rendkívül biztonságos vállalati hálózatokat, mint korábban. Javított szolgáltatásminőség A CS-6306R kapcsoló teljes mértékben támogatja a DiffServ modult, így a felhasználók minden porton megadhatnak egy sor sávszélességet. WRR/SP/SWRR ütemezés is biztosított. A CS-6306R támogatja a portbiztonságot a megbízható CoS, DSCP, IP precedencia és port prioritás engedélyezéséhez. A felhasználók módosíthatják a csomagok DSCP és COS értékeit, így a forgalom port, VLAN, DSCP, IP precedencia és ACL tábla szerint osztályozható. A felhasználó módosíthatja a csomagok DSCP és IP precedencia értékeit is, hogy különböző sávszélességeket adjon meg a hanghoz, az adathoz és a videóhoz, így testre szabva a szolgáltatás különböző minőségeit. Hatékony és biztonságos menedzsment A hatékony kezelés érdekében a CS-6306R konzol-, web- és SNMP-kezelési interfészekkel van felszerelve. A beépített webalapú felügyeleti felülettel a CS-6306R könnyen használható, platformfüggetlen felügyeleti és konfigurációs lehetőséget kínál. Szöveg alapú kezeléshez Telneten és a konzolporton keresztül is elérhető. A termék betanulási idejének csökkentése érdekében a CS-6306R Cisco-szerű parancsokat kínál Telneten vagy konzolporton keresztül, így az ügyfélnek nem kell új parancsokat tanulnia ezekről a switchekről. A szabványos monitor- és felügyeleti szoftverekhez SNMPv3 kapcsolatot kínál, amely minden munkamenetben titkosítja a csomagok tartalmát a biztonságos távoli felügyelet érdekében. Továbbá a CS-6306R biztonságos távoli felügyeletet kínál az SSHv2, TLSv1.2 és SSLv3 kapcsolatok támogatásával, amelyek minden munkamenetben titkosítják a csomagok tartalmát. Kitermelő tápegység-kialakítás a rugalmasság növelése érdekében A CS-6306R egy extraháló 100~240V AC tápegységgel van felszerelve, így a felhasználók könnyen cserélhetik az áramellátást. Ezenkívül a CS-6306R további két tartalék tápellátási helyet tart fenn az előlapon, így a felhasználók hozzáadhatnak egy második AC vagy DC tápegységet a redundáns tápegység-rendszerhez. A AC vagy DC táp opcionális. A redundáns tápegység-rendszert kifejezetten a legmagasabb energiaellátási integritást igénylő high-tech létesítmények igényeinek kielégítésére tervezték. ...még több
Tápellátás	Tápfeszültség (AC): 100-240V (7/20A)
Fizikai adatok	A termék súlya, annak összes kiegészítőjével, alkatrészével, mindenféle csomagolás nélkül, kg-ban megadva.: 21,6 kg
Működési hőmérséklet	0 ~ 50 °C
Belső felépítés és teljesítmény
Sávszélesség	Áteresztőképesség @64 byte: 810 Mbps
Memória	RAM: 1024 MB Flash: 64 MB Osztott Shared Memory Buffer: 256 Mbit
Adattábla	MAC Az eszköz egyedi azonosítója (MAC address) alapján meghatározza, hogy melyik fizikai portra (interfészre) továbbítsa az adatcsomagokat (1K = 1024 bejegyzés).: 32 K ARP Az ARP (Address Resolution Protocol) tábla az IP-címeket (Layer 3) kapcsolja össze a hozzájuk tartozó MAC-címekkel (Layer 2). Egy ideiglenes tárolóhely az eszköz RAM-jában, amely gyorsítja a kommunikációt, mivel nem kell minden csomag küldésekor újra lekérdezni a hálózati címeket (1K = 1024 bejegyzés).: 16 K ACL Az ACL (Access Control List) a hálózati eszközön áthaladó forgalmat tiltó vagy engedélyező szabályok gyűjteménye.A forgalom IP cím, port szám, protokoll (pl. TCP, UDP) alapján szűrhető.: 1024, 2560 Többcélú Multicast Table (1K = 1024 bejegyzés).: 3 K Útválasztó Az útválasztó (routing) tábla meghatározza a különböző hálózatok között (Layer 3) a cél IP-címe alapján a legjobb útvonalat a csomagok továbbításához. Ahol 2 érték van, ott külön van az IPv6 / IPv4 (1K = 1024 bejegyzés).: 8/16 K
Hálózati funkciók
Port beállítás	Funkciók: Csomagszűrés Flow control, Duplexitás érzékelés Half and Full duplex mode, Hurok felismerés Loop port detection, Port engedélyezés, Sávszélesség szabályzás Bandwidth control, Sebességfelismerés Auto-negotiation
Hurokvédelem	IEEE 802.1d Spanning Tree Protocol (STP), IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) BPDU védelem Megakadályozza, hogy egy "végpontnak" szánt portra (pl. PC, nyomtató) valaki véletlenül vagy szándékosan egy másik switchet kössön., Root védelem Garantálja, hogy a hálózat központi eszközének pozíciója ne változhasson meg. Nem engedi, hogy más eszköz átvegye a a hatalmat a hálózat felett.
Logikai hálózat (VLAN)	Csoport Létrehozható virtuális hálózatok (VLAN) száma.: 4094 db Funkciók: 802.1Q cimkézett VLAN, GVRP, Privát VLAN Védett portot bisztosít, QinQ alagútkezelés
Útválasztás protokoll	BGP, BGP4+, OSPFv2, OSPFv3, PIM-DM, PIM-SM, PIM-SSM, RIPng, RIPv1, RIPv2
Hálózatfelügyelet
Tükrözés	Many to 1, TX/RX/Both
Forgalomosztályozás (QoS) Az eszköz megvizsgálja a beérkező adatcsomagokat, és azonosítja, hogy milyen típusú forgalomról van szó. Ezt többféleképpen teheti meg: 1) Fizikai port alapján: Például beállítható, hogy a 2-es porton lévő IP-telefon minden forgalma automatikusan magas prioritású legyen. 2) MAC-cím alapján (Layer 2-es szint). 3) IP-cím vagy hálózati protokoll alapján (Layer 3/Layer 4-es szint). 4) Már meglévő QoS címkék alapján: Ha a csomag már felcímkézve érkezik egy másik eszközről.	IP, MAC
Forgalompriorizálás (QoS) Az eszköz azonosítja a csomagokat (pl. CoS vagy DSCP címkék alapján), és a fontosabbakat előreengedi a sorban.	802.1p jelölés CoS (Class of Service): A Layer 2-es (adatkapcsolati) szinten, a 802.1Q VLAN tagekben lévő 3 bites érték, amely 0-tól 7-ig terjedő prioritást ad., DSCP jelölés DSCP (Differentiated Services Code Point): A Layer 3-as (hálózati) szinten, az IP fejlécben elhelyezett érték, amely sokkal részletesebb és finomhangolhatóbb priorizálást tesz lehetővé.
Forgalomütemezés (QoS) Amikor az eszköz kimenő portja leterhelt, a csomagokat memóriabufferekbe, úgynevezett sorokba (queue) helyezi. A QoS ütemezője (scheduler) dönti el, hogy melyik sorból milyen gyakran küldjön tovább csomagokat.Fajtái: 1) Strict Priority (SP): A legmagasabb prioritású sort mindig teljesen kiüríti, mielőtt az alacsonyabb prioritásúakhoz nyúlna. Ez tökéletes a hangalapú (VoIP) forgalomnak, de veszélye, hogy teljesen "kiéheztetheti" a többi sort. 2) Weighted Round Robin (WRR) / WFQ: Súlyozottan osztja el a rendelkezésre álló sávszélességet. A magasabb prioritású forgalom sűrűbben kerül sorra, de az alacsony prioritású forgalom sem akad meg teljesen.	Súlyozott prioritás (WRR) Weighted Round Robin (WRR): Súlyozottan osztja el a rendelkezésre álló sávszélességet. A magasabb prioritású forgalom sűrűbben kerül sorra, de az alacsony prioritású forgalom sem akad meg teljesen., Szigorú prioritás (SP) A legmagasabb prioritású sort mindig teljesen kiüríti, mielőtt az alacsonyabb prioritásúakhoz nyúlna. Ez tökéletes a hangalapú (VoIP) forgalomnak, de veszélye, hogy teljesen "kiéheztetheti" a többi sort.
Gyűrű topológia (ring)	MSTP (IEEE 802.1s)
Biztonsági funkciók
Szabvány megfelelés Megmutatja, hogy a termék mely (elsősorban kommunikációs) szabványoknak felel meg.	CE A termék CE (EU Declaration of Conformity) tanúsítványát mutatja meg. Egyes esetben ezek szükségesek, nagyobb beruházásoknál a műszaki ellenőr kéri be., FCC Part 15 Class A FCC (Federal Communications Commission - USA hírközlési szabványrendszer) 15/A része az ipari-kereskedelmi rádiófrekvenciás sugárzók (WIFI) határértékeit szabályozza., IEEE 802.1ab LLDP, IEEE 802.1ad Double VLAN tagging (Q-in-Q), IEEE 802.1d Spanning Tree Protocol (STP), IEEE 802.1p Priority Tagging - Prioritás jelölés. A 802.1p a hálózati forgalom a Layer 2-es szintű priorizálásáért (QoS/CoS) felelős szabvány. Ez biztosítja, hogy a fontos vagy időérzékeny adatok (pl. hang, videó) hamarabb jussanak át a hálózaton, mint az egyszerű fájlletöltések.Nincs saját, önálló fejléce az Ethernet keretben, hanem a 802.1Q címke egyik részét használja.A 4 bájtos 802.1Q címkén belül van egy 3 bites mező, amit PCP-nek (Priority Code Point) hívnak. A 802.1p szabvány ezt a 3 bitet használja arra, hogy meghatározza a 0-tól 7-ig terjedő prioritási szintet (CoS)., IEEE 802.1q A 802.1q a Virtual LAN (VLAN) technológia iparági szabványa. Lehetővé teszi, hogy egyetlen fizikai hálózaton több, egymástól logikailag elkülönített hálózatot hozzunk létre. Amikor egy adatcsomag (Ethernet keret) beérkezik a switchre, a 802.1q szabvány egy extra 4 bájtos (32 bites) "címkét" (tag-et) illeszt be a hagyományos Ethernet fejlécbe., IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), IEEE 802.1w Rapid Spanning Tree Protocol (RSTP), IEEE 802.1x port authentication network control, IEEE 802.3 10BASE-T Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3ad Port Trunk with LACP, IEEE 802.3ae 10Gigabit Ethernet, IEEE 802.3az Energy Efficient Ethernet (EEE), IEEE 802.3ba 40/100 Gigabit Ethernet, IEEE 802.3u 100Base-TX/FX Fast Ethernet, IEEE 802.3x Flow control, IEEE 802.3z 1000BaseSX/LX Gigabit Ethernet, RFC 1058 RIP v1, RFC 1112 IGMP v1, RFC 2068 HTTP, RFC 2080 RIPng for IPv6, RFC 2236 IGMP v2, RFC 2328 OSPF v2, RFC 2453 RIP v2, RFC 2710 MLD v1, RFC 2740 OSPFv3 for IPv6, RFC 3376 IGMP v3, RFC 3810 MLD v2, RFC 768 UDP, RFC 783 TFTP, RFC 791 IP, RFC 792 ICMP
ACL (hozzáférés) szűrés	IP Address/MAC Address/Protocol-number/sport/dport/time-based/ToS/Precedence
Letöltések
Rendelési információk
Termékkód Az Agenda-Age rendszerében használt Cikk kód azonosítja a terméket a egyértelműen, amire hivatkozva pontosan be lehet a terméket határolni. Cégen belül, gyakran PRIZMA KÓD képpen említett azonosító.	19720
Bruttó súly A termék súlya, annak összes kiegészítőjével, alkatrészével és saját csomagolásával kg-ban megadva (gyűjtő csomagolás nem tartozik bele!)	38,95 kg
