Nagy sűrűségű GPON OLT bővítőkártya maghálózati alkalmazásokhoz

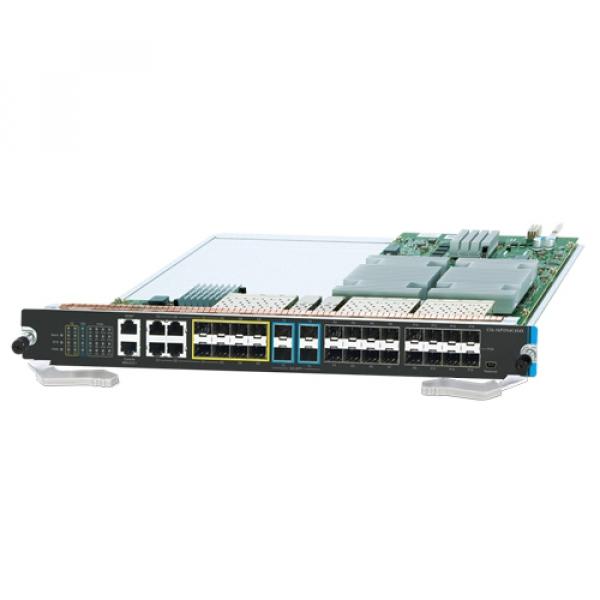

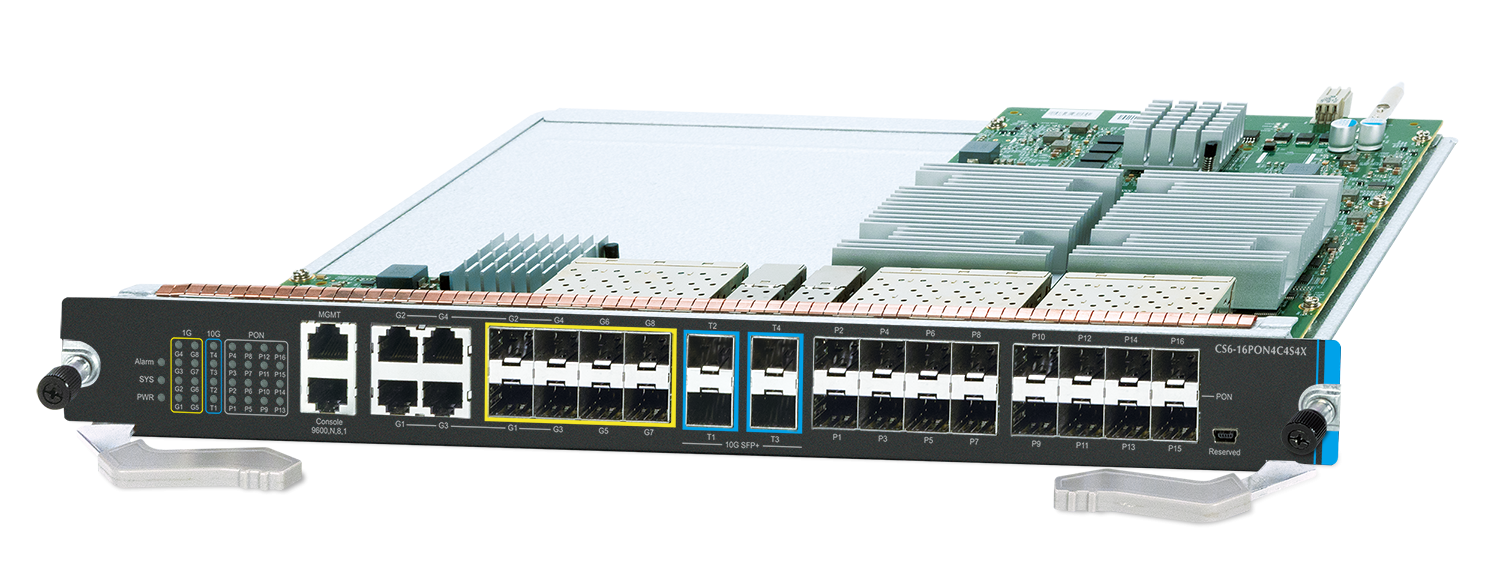

A PLANET CS6-16PON4C4S4X egy nagy teljesítményű GPON optikai vonali terminál (OLT) bővítőkártya, amelyet a CS-6303R és CS-6306R házkapcsolókkal való használatra terveztek, amelyek magrétegű útválasztó kapcsolórendszerekként szolgálnak. 16 GPON porttal, 4 gigabites TP/SFP kombinált porttal, 4 gigabites SFP porttal, 4 10G SFP+ porttal és egy felügyeleti porttal rendelkezik, így ez a bővítőmodul kivételes skálázhatóságot és rugalmas konfigurációs lehetőségeket kínál. Vállalati hálózatokhoz, egyetemi infrastruktúrákhoz, intelligens közösségekhez, internetszolgáltatókhoz és nagyméretű adathálózatokhoz tervezték, és megfelel a nagy sűrűségű hozzáférés, a magas megbízhatóság és a fejlett forgalomkezelés iránti igényeknek. Akár tömeges felhasználói hozzáférésre, akár összetett forgalomvezérlésre telepítik, a CS6-16PON4C4S4X biztosítja a kritikus fontosságú, modern hálózati környezetekhez szükséges teljesítményt, rugalmasságot és megbízhatóságot.

A PLANET CS6-16PON4C4S4X GPON OLT modul megfelel az ITU-T G.984/G.988 szabványnak , és teljesíti a GPON OLT-ekre vonatkozó műszaki követelményeket a hálózati hozzáférésben. Könnyen telepíthető és karbantartható GPON rendszer akár 1024 ONU és HGU eszközzel, rendkívül hatékony GPON megoldásokat és kényelmes felügyeletet biztosítva az optikai szélessávú hálózatok számára. Nagy sávszélességet kínál, akár 2,5 Gbps letöltési és 1,25 Gbps feltöltési sebességet, akár 20 km -es távolsági lefedettséget a berendezések csomópontjai között, és rugalmasságot a hálózati telepítéshez. Ez egy költséghatékony hozzáférési technológia, amely megbízható és skálázható hálózatot biztosít a triple-play szolgáltatási alkalmazásokhoz, mint például a HDTV, IPTV, VoIP (Voice-over-IP) és multimédia.

A CS-6300 sorozat egy nagy sűrűségű házkapcsoló rendszer, amely 3 vagy 6 moduláris nyílással és redundáns tápegységekkel van felszerelve. A kombinálható felügyeleti és kapcsolómodulok széles választékának köszönhetően kivételes telepítési rugalmasságot biztosít a hálózati konfigurációkhoz. Például a CS-6303R akár három CS6-16PON4C4S4X GPON modult is támogat, míg a CS-6306R akár hat CS6-16PON4C4S4X GPON modult is képes befogadni. Teljes felszereltség után a funkcionális portok maximális száma a következő:

 Szolgáltatói szintű megbízhatóság és rugalmasság

A CS-6300 sorozat magrétegű GPON házkapcsolóként van pozícionálva. A CS6-16PON4C4S4X GPON modullal párosítva fejlett intelligenciát és biztonsági funkciókat kínál, valamint nagy teljesítményt és rugalmasságot. A CS-6300 sorozat főbb elemei közé tartozik a felügyeleti modul, a GPON OLT modul, az energiaellátó rendszer, a ventilátorrendszer és a redundáns energiaellátási kialakítás. Minden rendszermodul támogatja a hot-swapping-et és a zökkenőmentes feladatátvételt manuális beavatkozás nélkül, így ideális nagyméretű hálózatokhoz és IP nagyvárosi hálózatokhoz.

Magas osztási arány a költséghatékony hálózati megoldásért

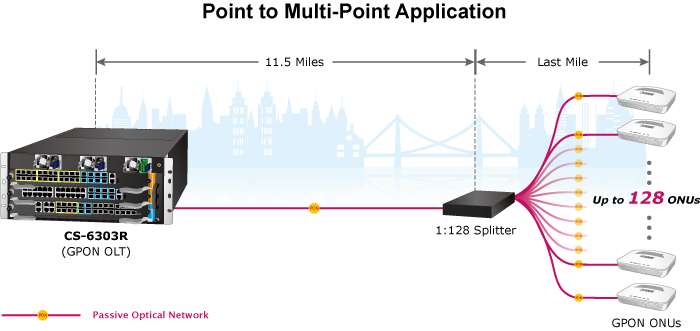

A CS6-16PON4C4S4X GPON modul ideális megoldás FTTx alkalmazásokhoz. Segít minimalizálni a szolgáltatók beruházási költségeit azáltal, hogy portonként 1:128 -as magas felosztási arányt kínál , és támogatja a PLANET ONU-k használatát. A CS6-16PON4C4S4X GPON modul hatékony Ethernet-funkciókat biztosít, mint például a VLAN, a dinamikus sávszélesség-elosztás ( DBA ), a szolgáltatási szintű megállapodás ( SLA ) és a hozzáférés-vezérlési lista. A GPON protokoll lehetővé teszi, hogy egy gigabites Ethernet kommunikációs szálat több végfelhasználó osszon meg egy passzív optikai elosztó segítségével.

Rugalmas és bővíthető 10 Gb-os Ethernet megoldás

Minden CS6-16PON4C4S4X GPON modul négy 10G SFP+ feltöltőporttal rendelkezik, hogy ultragyors hálózatépítést biztosítson nagy távolságokon keresztül a szolgáltatók számára. Mindegyik 10G SFP+ bővítőhely kettős sebességet és 10GBASE-SR/LR vagy 1000BASE-SX/LX szabványt támogat . 4 portjával, 10G Ethernet csatlakozási képességével és további 4 portos 1G Ethernet csatlakozási képességével a rendszergazda rugalmasan kiválaszthatja a megfelelő SFP/SFP+ adó-vevőt az átviteli távolság vagy a hálózat hatékony kiterjesztéséhez szükséges átviteli sebesség alapján. A CS6-16PON4C4S4X széles sávszélességet és nagy feldolgozási kapacitást biztosít az FTTx alkalmazásokhoz elosztó adatkapcsolatok esetén.

3. rétegű útválasztási támogatás

A CS6-16PON4C4S4X GPON OLT modul lehetővé teszi a rendszergazda számára, hogy kényelmesen növelje a hálózati hatékonyságot a 3. rétegű statikus útválasztás manuális konfigurálásával, a RIP (Routing Information Protocol) vagy az OSPF (Open Shortest Path First) beállítások automatikus konfigurálásával.

• A RIP az ugrások számát irányítószámként használhatja, és megakadályozhatja az irányító hurkokat azáltal, hogy korlátozza az útvonalon megengedett ugrások számát a forrástól a célállomásig.
• Az OSPF egy belső dinamikus útválasztási protokoll autonóm rendszerekhez, linkállapot-alapú rendszerekhez. A protokoll egy linkállapot-adatbázist hoz létre a 3. rétegbeli kapcsolók közötti linkállapot-cserével, majd a „Shortest Path First” algoritmust használja egy útvonaltáblázat létrehozásához az adatbázis alapján.

Robusztus 2. rétegbeli funkciók

A CS6-16PON4C4S4X GPON OLT modul alapvető kapcsolókezelési funkciókra programozható, mint például a portsebesség-konfiguráció, port-aggregáció, VLAN, Spanning Tree Protocol, WRR, sávszélesség-szabályozás és IGMP snooping. Támogatja a 802.1Q címkével ellátott VLAN-t, a Q-in-Q és a GVRP protokollt is. Ezenkívül a VLAN interfészek száma 4K. A port-aggregáció támogatásával az OLT lehetővé teszi egy nagysebességű trunk működését több porttal kombinálva. Akár 32 csoportot is lehetővé tesz trunkingként, csoportonként maximum 8 porttal.

Hatékony és biztonságos menedzsment

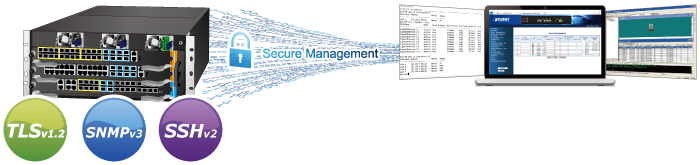

A hatékony felügyelet érdekében a CS6-16PON4C4S4X GPON OLT modul konzol-, web- és SNMP-felügyeleti interfészekkel van felszerelve.

• A beépített webes felügyeleti felülettel a házkapcsoló könnyen használható, platformfüggetlen felügyeleti és konfigurációs lehetőséget kínál.
• Szöveg alapú kezeléshez Telneten és a konzolporton keresztül érhető el.
• A szabványos monitor- és felügyeleti szoftverekhez SNMPv3 kapcsolatot kínál, amely minden munkamenetben titkosítja a csomagok tartalmát a biztonságos távoli felügyelet érdekében.

Továbbá a házkapcsolók biztonságos távoli felügyeletet kínálnak az SSHv2, TLSv1.0 és SSLv3 kapcsolatok támogatásával, amelyek minden munkamenetben titkosítják a csomagok tartalmát.

Kitermelő tápegység-kialakítás a fokozott rugalmasság érdekében

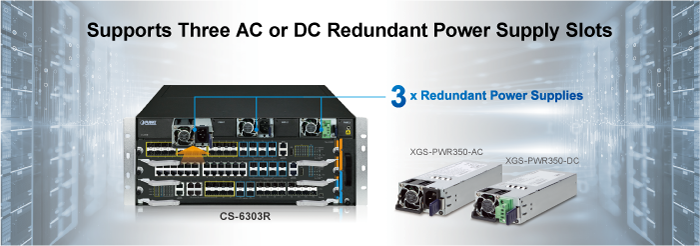

A CS-6300 sorozat egy kivehető 100–240 V-os váltakozó áramú tápegységgel van felszerelve, ami megkönnyíti a felhasználók számára a tápmodul cseréjét. Ezenkívül a házkapcsoló két extra tartalék tápellátási helyet biztosít az előlapon, lehetővé téve a felhasználók számára egy második váltakozó áramú vagy egyenáramú tápegység telepítését a redundancia érdekében. A váltakozó áramú és egyenáramú tápellátási opciók felcserélhetők. A redundáns táprendszert kifejezetten a maximális energiaellátási integritást igénylő high-tech létesítmények igényeinek kielégítésére tervezték.
